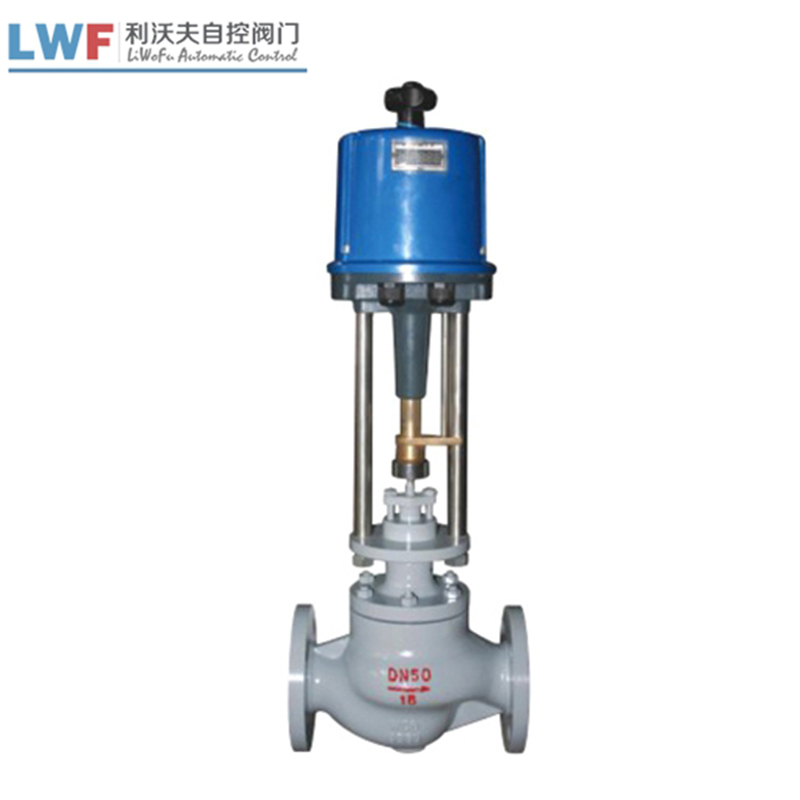

智能電動調節閥介紹

智能電動調節閥是一個功能名稱。支持智能執行器的所有調節閥主要稱為智能型電動調節閥。根據常用產品，顧智能電動調節閥屬于大類。分為智能電動單座調節閥，智能電動套筒調節閥，智能電動三通調節閥，防爆智能電動調節閥，智能電動供水調節閥，智能電動調節球閥等。普通的電動調節閥執行器功能簡單，可以通過伺服放大器和執行器完成基本功能設計，而智能型電動調節閥執行器具有人機交互，智能控制等功能，需要完成通信等相對復雜的功能。

智能電動調節閥的結構原理

智能電動調節閥執行器的基本功能模塊主要由主控單元，接口模塊，電源模塊，動力驅動模塊，伺服驅動控制模塊和檢測反饋模塊組成。已經。智能電動調節閥執行器的主控制裝置接收通過CAN總線從上位計算機發出的命令，將要調整的對象（調節閥）的檢測傳感器反饋的信號進行組合，并由主控制CPU計算。所需的速度控制信號被相應地傳輸，該信號被傳輸?shù)胶透或寗涌刂颇K，動力驅動模塊使電動機旋轉，并且受控對象（調節閥）的打開是理想的時間。智能電動調節閥門執行器利用現場總線通信技術將伺服放大器和功率驅動模塊緊密連接，以實現主控制單元與執行器之間的雙向通信，在線校準，自我診斷，保護等功能。以上將提高控制精度和設備操作安全性。

智能電動調節閥的工作原理

智能電動調節閥的通用控制回路主要由三個部分組成，部分di是敏感元件，通常是變送器。該設備可用于測量調節的過程參數，例如壓力，液位和溫度。轉換器的輸出發送到調節器（regulator）。調節器確定并測量過程參數的指定值或期望值與實際值之間的偏差，并將校正信號發送到zui終控制元件。一次一個調節閥。調節閥改變流體的流量，從而使過程參數達到所需值。

智能電動執行器結構緊湊，重量輕，體積小。它使用直流無刷電機和齒輪箱Gao效減速，并降低噪音。電氣控制單元采用模塊化設計，由驅動單元，控制單元，液晶顯示單元和不顯眼的觸摸按鈕單元組成，操作簡便，調試方便，接線方便。扭矩控制和行程限制是通過電子電路實現的，并且無需打開機蓋即可進行調試。

智能電動調節閥應用

智能電動調節閥籠式套筒柱塞閥芯。它承受較大的壓力差，工作時振動較小，調節性能好，使用壽命長，因此適用于調節供水流量，溫度，水溫等目標值的鍋爐給水旁通管。壓力。智能電動調節閥的閥體和閥蓋由20＃鍋爐鋼或CrMoV合金鋼鍛造而成，具體取決于不同的溫度和壓力要求。在正常的工作和操作條件下（無固體顆粒/其他雜質的流體）可以使用10年。多年無需更換。為了達到調節鍋爐過熱器或再熱器的蒸汽溫度的目的，在鍋爐噴霧過熱器的噴管上安裝了智能電動調節閥，以調節噴霧水量。所有智能電動調節閥的zui終目的主要是針對介質溫度，壓力和流量參數調整特定值。

智能電動調節閥執行器功能

1、PI調整當智能調節閥接收到用于PI調整的變送器信號時，微計算機首先將變送器信號與指定信號進行比較，然后按預設。定期計算PI參數，然后將控制信號發送到執行器，并調節閥，直到信號平衡為止。 智能電動調節閥的PI調節功能是一種低成本，高性能的采樣控制系統，它不需要使用常規的PID控制器，而是通過直接從現場變送器接收信號來完成模擬。很難。連續控制系統。一些工業對象（例如溫控爐）的滯后時間較長，會導致較大的誤差并導致系統延遲。使用微型計算機進行采樣和控制可以完全改善低通控制的性能。

2、流量特性校正當智能調節閥進行流量特性校正時，伺服放大器的微計算機根據預設的特性參數發送信號，以使輸入信號和閥的排量達到所需的數字量。計算。非線性調節使選擇和更改流量特性變得容易。這對于控制系統非常重要。似乎通過改變閥芯的形狀或凸輪的形狀來改變流動特性的方法被延遲了。另外，諸如蝶閥之類的1/4回轉閥不能通過改變滑閥的形狀來改變流量特性。智能執行器已經是智能蝶閥，因此智能執行器可以完全改變這種情況。

可以更改的流量特性包括以下內容。等百分比-標準直線；標準直線-等百分比；快速打開-標準直線；快速開口-等百分比；拋物線-標準直線；拋物線-等百分比。

3、其他功能，例如正向和負向操作模式更改，故障位置顯示，診斷和警報，電制動，自鎖。

電動調節閥選型

電動調節閥的類型很多，但是正確選擇電動調節閥對系統的穩定和Gao效運行非常有幫助。常用的閥體類型包括直通單座，直通雙座，角閥，隔膜，小流量，三通，偏心旋轉，蝶形，套筒和球形。 更多電動調節閥選型方法請點擊此處查看詳情！
